　　组合式变压器是一种新型配电设备(又称美式箱变),特别适用于城市电网的负荷中心、住宅中心、医院、学校、机场、车站等，降低损耗，提高供电质量。

　　一、产品概述

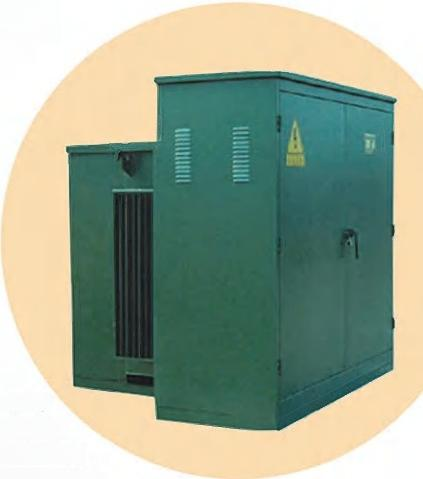

　　ZGS 系列组合式变压器(以下简称组合变)即美式箱变，它是集受电、馈电及变压器等器件于一体的成套变配电装置：将变压器器身、高压负荷开关、保护熔断器等设备放在同一个油箱中(即共箱式)或将变压器器身与高压负荷开关、保护用熔断器等设备放在两个彼此隔离的油箱中(即分箱式),因而其体积小，结构紧凑；组合变高压外部引线为全绝缘结构，无需绝缘距离，在操作时以保证人身安全；200A 电缆接头可带负荷插拔；可加避雷器、带电指示器、故障指示器等附件；联结组别采用Dyn11, 其突出优点是电压质量高、中性点不漂移和降低三次谐波的干扰；组合变过载能力强、损耗小、抗短路能力强、防雷性能强和噪音低；即可用于环网，又可用于终端，转换方便，提高供电可靠性。同时，它具有多种低压方案及无功补偿自动切换功能，并具有防凝露措施。

　　组合式变压器具有体积小、全封闭、安装方便操作灵活、运行成本低等特点，使10KV(35KV) 电网深人负荷中心，减少线路损耗，美化城市环境。拥有良好的性能和可靠的稳定性，外观精巧，安全环保。可广泛用于各类公共场所。

　　我公司专门为风力发电场升压电网开发了风力发电专用组合变，并相继在内蒙古辉腾梁风电场、辽宁海滨风电场和刘台子风电场、中广核电吉林大安风电场等投人运行，得到用户的一致好评。

　　二、产品结构

　　外形美观、结构紧凑、体积小、拆装灵活、方便，全密封，高、低压部件分隔共置于箱体内，仅相当于同类箱式变体积的 15~1/3。箱内低压室留有空间，可供用户安装低压开关、互感器、计量及远控装置。安全可靠：独特的箱体防腐设计和特殊喷漆处理，可广泛用于各种恶劣环境条件，如多暴风雨和高污染地区。箱体采用密封设计，免维护。合理布置高低部件分隔安装，采用高压接线端子绝缘保护套或肘型电缆插头，保证了操作安全。变压器采用插入式熔断器和后备式熔断器的双重保护，插入式熔断器熔丝为温度和电流的双敏熔丝，起过载保护作用；后备式熔断器熔丝对变压器起短路保护。高压负荷开关安装在变压器油箱中，开关体积小，可360°方向任意切换，能安全可靠的分断负荷电流，使用方便，供电可靠性高。变电站投资低：由于组合式变压器体积小，结构紧凑，集变压器、低压设备、计量及测量于一体，无需配电房，进线从电缆沟导入，直接安装在负荷中心。电缆插头必要时可带电插拔，连接方便。降低了变电站投资成本，所以初期投资少，安装费用低。

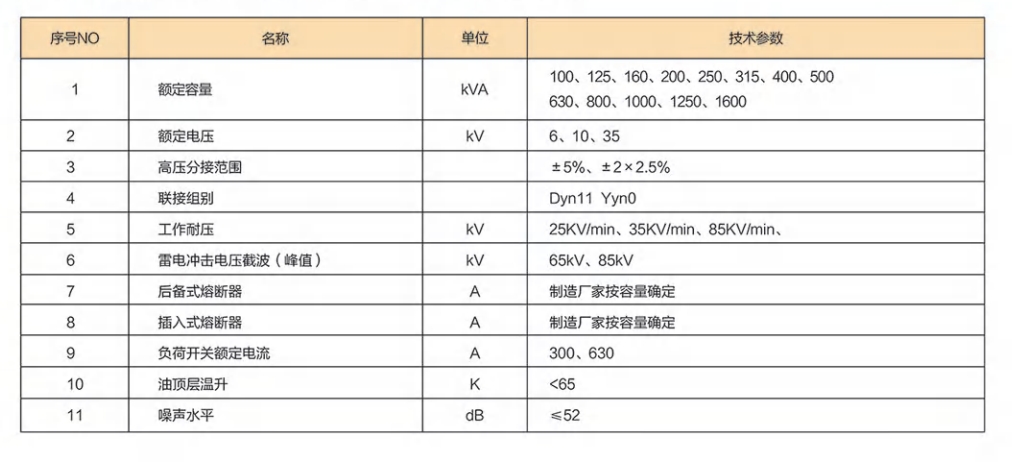

　　三、ZGS 系列组合式变压器(美式箱变)主要性能参数
